دستگاه فرز چیست؟
در دنیای مدرن ساخت و تولید، دستگاه فرز (Milling Machine) تنها یک ابزار ساده نیست؛ بلکه ستون فقرات صنایع فلزی و قطعهسازی محسوب میشود. اگر به دنبال دقت صدممیلیمتری در تولید قطعات پیچیده هستید، هیچ ابزاری به اندازه یک دستگاه فرز مهندسی شده، گرهگشای کار شما نخواهد بود.
در این مقاله، به بررسی دقیق فرآیند فرزکاری، تفاوت سیستمهای سنتی با CNC و نقش حیاتی این ماشینآلات در خطوط تولید پیشرفته میپردازیم.
فرزکاری چیست؟
فرزکاری فرآیندی است که در آن ماده (معمولاً فلز) توسط یک تیغ فرز چندلبه که با سرعت بالا در حال دوران است، برداشته میشود. تفاوت اصلی این روش با تراشکاری در این است که در فرزکاری، ابزار میچرخد و قطعهکار معمولاً روی میز دستگاه ثابت یا در مسیرهای خطی حرکت میکند.
اصلیترین عملیاتهای فرزکاری در صنعت:
- فرزکاری تخت (Face Milling): صاف کردن و پرداخت سطوح بزرگ.
- شیارزنی (Slotting): ایجاد کانالها و جای خارها.
- فرزکاری پروفیل: ایجاد فرمهای خاص و منحنی روی لبهها.
- تولید قطعات سهبعدی: ساخت قالبهای پیچیده که با روشهای دستی غیرممکن است.
نکته تخصصی: کیفیت نهایی خروجی شما، تابعی از مثلث «دقت دستگاه، کیفیت الماسه (Insert) و نرخ پیشروی (Feed Rate)» است.
انواع دستگاه فرز بر اساس ساختار و عملکرد
انتخاب دستگاه مناسب، مستقیماً بر هزینههای تولید و استهلاک ابزار تأثیر میگذارد. دستگاههای فرز به سه دسته اصلی تقسیم میشوند:
۱. دستگاه فرز عمودی (Vertical Milling)
رایجترین نوع فرز در کارگاههای قطعهسازی است. در این دستگاه، محور اسپیندل به صورت عمودی قرار دارد.
- مزیت: دید عالی اپراتور روی قطعهکار و سهولت در سوراخکاری و قالبسازی.
۲. دستگاه فرز افقی (Horizontal Milling)
در این مدل، ابزار روی یک محور افقی قرار میگیرد.
- مزیت: ایدهآل برای عملیاتهای سنگین، برادهبرداری با حجم بالا و ایجاد شیارهای عمیق و طولانی.
۳. دستگاه فرز یونیورسال
این دستگاه «آچار فرانسه» کارگاههای ماشینکاری است. با قابلیت تغییر زاویه کله دستگاه، میتوان هم به صورت عمودی و هم افقی از آن استفاده کرد.
دستگاه فرز CNC چیست ؟ و چه مزایای دارد
دستگاه فرز CNC نسل پیشرفتهتری از دستگاههای فرز است که بهجای کنترل دستی، توسط سیستم کنترل عددی (CNC) هدایت میشود. در این دستگاهها، حرکت محورها، سرعت اسپیندل و مسیر ابزار بهصورت دقیق از طریق برنامهنویسی (G-code) کنترل میشود.
امروزه عبور از متد سنتی و حرکت به سمت فرز CNC (Computer Numerical Control) یک انتخاب نیست، بلکه یک ضرورت برای بقا در بازار رقابتی است. در دستگاه فرز CNC، همهچیز توسط کدهای برنامهنویسی (G-Codes) هدایت میشود.
چرا باید از فرز CNC استفاده کنیم؟
- تکرارپذیری ۱۰۰ درصدی: قطعه اول با قطعه هزارم هیچ تفاوتی نخواهد داشت.
- حذف خطای انسانی: خستگی اپراتور دیگر عاملی برای ضایعات قطعات گرانقیمت نیست.
- ماشینکاری ۵ محوره: امکان ساخت قطعات فوقپیچیده هوافضا و پزشکی که با دست غیرقابل اجرا هستند.
- سرعت تولید انبوه: کاهش چشمگیر زمان سیکل کاری (Cycle Time).
سیستم کنترل در دستگاه فرز CNC
سیستم کنترل CNC مغز اصلی دستگاه فرز CNC محسوب میشود. برندهایی مانند Siemens، Fanuc، Heidenhain و Mitsubishi از رایجترین کنترلرها در صنعت هستند. این سیستمها امکان کنترل همزمان چند محور (معمولاً X، Y و Z) و اجرای دقیق مسیر ابزار را فراهم میکنند.
کنترلر CNC اطلاعاتی مانند:
- موقعیت محورها
- سرعت و جهت حرکت
- دور اسپیندل
- ابزارهای مورد استفاده
را بهصورت لحظهای مدیریت میکند و باعث افزایش کیفیت نهایی فرزکاری میشود.
اجزای دستگاه فرز چیست؟
برای درک بهتر نحوه عملکرد یک دستگاه فرز، باید آن را به عنوان یک سیستم یکپارچه از اجزای مکانیکی و الکترونیکی دقیق ببینیم. هر قطعه در این ماشین وظیفه خاصی در راستای حفظ پایداری، دقت و قدرت برادهبرداری بر عهده دارد.
در ادامه، اجزای اصلی دستگاه فرز (بهویژه مدلهای رایج زانویی یا CNC) را با شرح جزئیات بررسی میکنیم:
۱. پایه و ستون (Base and Column)
این دو بخش اسکلت اصلی دستگاه را تشکیل میدهند.
- پایه: سنگینترین بخش دستگاه است که معمولاً از چدن ریختهگری ساخته میشود تا لرزشهای ناشی از ماشینکاری را جذب کند. همچنین مخزن مایع خنککننده (آبصابون) معمولاً در پایه قرار دارد.
- ستون: به صورت عمودی روی پایه سوار شده و ریلهای حرکتی (Ways) روی آن قرار دارند که بخشهای دیگر مثل زانو روی آن حرکت میکنند.
۲. اسپیندل (Spindle)
قلب تپنده دستگاه فرز است. اسپیندل شفت دوانی است که ابزار برشی یا کلت (Collet) روی آن بسته میشود.
- وظیفه: انتقال قدرت چرخشی از موتور به تیغه فرز.
- نکته فنی: دقت در چرخش بدون لنگی (Run-out) اسپیندل، تعیینکننده کیفیت سطح نهایی قطعه است.
۳. زانو (Knee)
زانو بخش بزرگی است که به ستون متصل شده و قابلیت حرکت عمودی دارد.
- کاربرد: تنظیم ارتفاع میز نسبت به ابزار (محور Z). در دستگاههای دستی، این بخش با یک هندویل (چرخدستی) جابهجا میشود.
۴. زین یا کشویی (Saddle)
زین روی زانو قرار میگیرد و حرکت در جهت محور Y (عمود بر اپراتور) را فراهم میکند. این قطعه واسط میان زانو و میز کار است و اجازه میدهد میز به جلو و عقب حرکت کند.
۵. میز کار (Worktable)
بخشی است که قطعهکار یا گیره روی آن بسته میشود.
- ویژگی: روی سطح میز شیارهای T-Shape تعبیه شده تا بتوان پیچها و فیکسچرها را برای مهار قطعهکار به راحتی در آن محکم کرد.
- حرکت: میز معمولاً در راستای محور X (چپ و راست) حرکت میکند.
۶. کله یا کلگی (Head)
در دستگاههای فرز عمودی، بخش بالایی که شامل اسپیندل، موتور و سیستم تغییر سرعت (گیربکس یا اینورتر) است، کله نامیده میشود. در برخی مدلها، این بخش قابلیت زاویه گرفتن (Tilt) برای فرزکاری سطوح شیبدار را دارد.
۷. محور آربور (Arbor) – مخصوص فرز افقی
در دستگاههای فرز افقی، بهجای کلتهای کوچک، از یک شفت بلند به نام آربور استفاده میشود. تیغههای فرز دیسکی روی این محور سوار میشوند تا عملیاتهایی مثل شیارزنی عمیق انجام شود.
۸. سیستم پیشروی (Power Feed Mechanism)
این سیستم وظیفه دارد میز کار را با سرعت مشخص و یکنواخت حرکت دهد. در دستگاههای قدیمی از گیربکس و در دستگاههای مدرن و CNC از استپ موتور یا سروو موتور برای کنترل دقیق این حرکت استفاده میشود.
۹. سیستم خنککننده (Coolant System)
شامل پمپ، لولههای خرطومی و نازل است. هنگام فرزکاری، اصطکاک باعث تولید گرمای شدیدی میشود که میتواند ابزار را بسوزاند یا قطعه را دفرمه کند؛ این سیستم با پاشش مایع خنککننده، دما را کنترل کرده و به خروج برادهها کمک میکند.

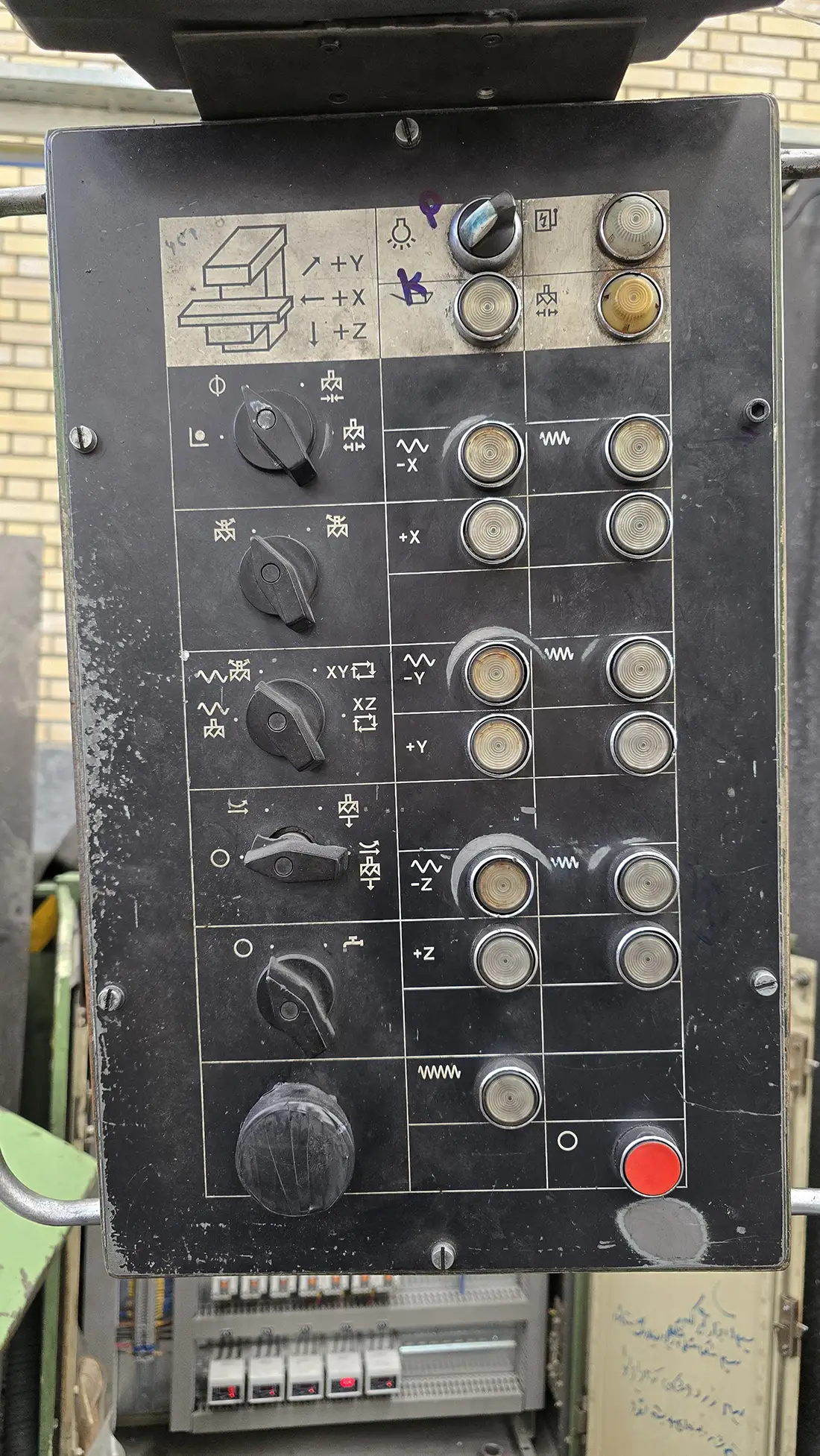

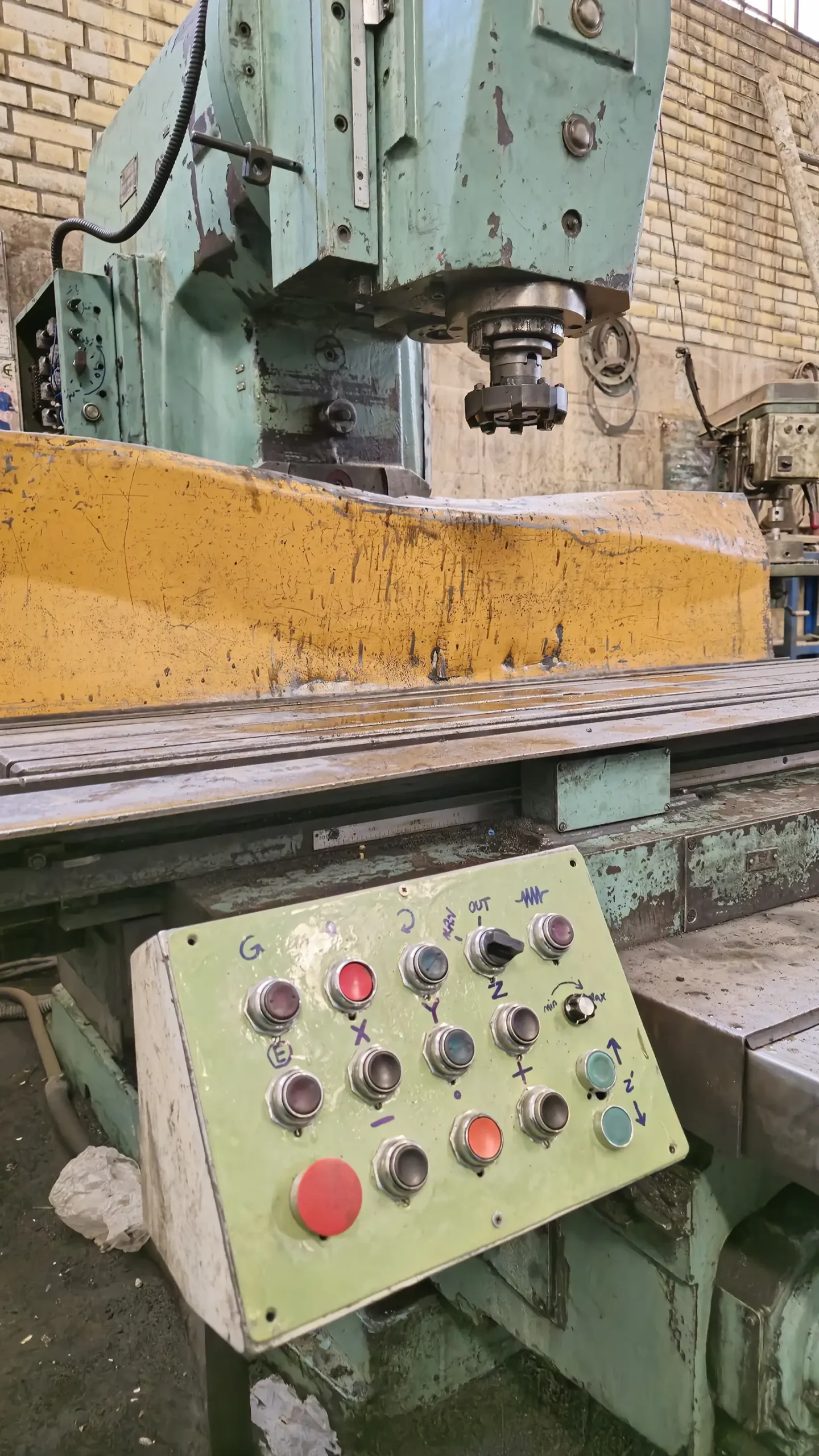

۱۰. تابلوی کنترل یا پنل (Control Panel)
- در مدل سنتی: شامل کلیدهای روشن/خاموش، تغییر جهت دوران و کلید اضطراری.
- در مدل CNC: شامل نمایشگر، کیبورد و واحد پردازش مرکزی است که برنامههای نوشته شده را به حرکت محورها تبدیل میکند.
کاربرد دستگاه فرز در صنایع مختلف
دستگاه فرز و فرز CNC در صنایع زیر نقش کلیدی دارند:
- قالبسازی و دایکست
- تولید قطعات خودرو
- صنایع هوافضا
- نفت، گاز و پتروشیمی
- ساخت قطعات صنعتی سنگین و دقیق
جمعبندی و نتیجهگیری
دستگاه فرز از مدلهای دستی ساده تا سنترهای ۵ محوره CNC، نقشی حیاتی در توسعه صنعتی ایفا میکند. درک صحیح از قابلیتهای هر دستگاه به شما کمک میکند تا علاوه بر افزایش کیفیت، هزینههای نهایی تولید خود را بهینه کنید.
